Узлы, предназначенные для стропильных ферм
Основными узлами стропильных ферм являются узлы стропил висячего типа и важные узлы сопряжений.
 Основными узлами стропильных ферм являются следующие:
I – наглядная схема так называемых стропил висячего вида;
II – важные узлы сопряжений;
Обозначение 1 – нога стропил;
Обозначение 2 – затяжка (по-другому ригель);
Обозначение 3 – специальная подвеска;
Обозначение 4 – накладка;
Обозначение 5 – так называемый мауэрлат;
Обозначение 6 – слой гидроизоляции;
Обозначение 7 – подкладка;
Обозначение 8 – специальная проволочная скрутка
Стропильное соединение:
а – при помощи одинарного зуба;
б – при помощи двойного зуба;
в – стропильное соединение в конец затяжки;
г – допсоединение сопряжений при помощи хомутов и болтов;
д – соединение «бабки» с подкосом;
е – соединение так называемым сковороднем вполдерева

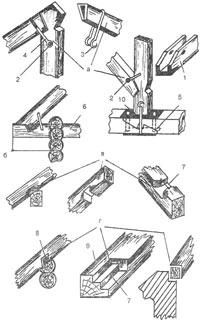

Стропильное соединение:
а – соединение бабок, подкосов и затяжек;
б – обустройство свеса с помощью балки;
в – крепление стропила к мауэрлату и бревнам сруба;
г – примыкание к мауэрлату концов стропил;
Обозначение 1 – подкос;
Обозначение 2 – обычный болт;
Обозначение 3 – хомут;
Обозначение 4 – скрепляющая скоба;
Обозначение 5 – затяжка;
Обозначение 6 – специальная балка;
Обозначение 7 – гнездо;
Обозначение 8 – маленький шип;
Обозначение 9 – мауэрлат;
Обозначение 10 – так называемая «бабка» |
